On y parvient en passant par le dialogue du choix des synthés.

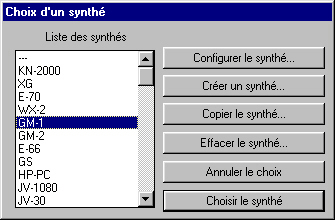

• Dans le menu Options, choisissez l'article Synthétiseurs..., vous obtenez le dialogue :

Comme nous l'avions déjà vu, ce dialogue permet de choisir le synthétiseur associé à un port Midi. Les quatre premiers boutons permettent de modifier et de compléter la liste. Nous allons effectuer une copie du synthétiseur SC-55 afin de pouvoir y effectuer des modifications dans la suite de cette leçon.

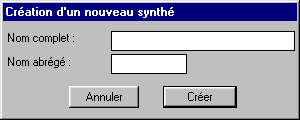

• Sélectionnez la ligne SC-55 dans la liste, en descendant avec l'ascenseur, car le contenu de la liste contient près de 80 synthétiseurs. Ensuite cliquez dans le bouton Copier le synthé... Le dialogue suivant apparaît :

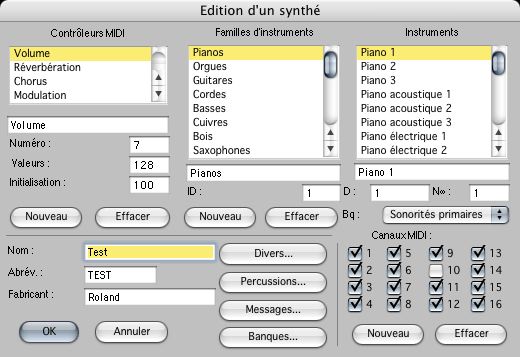

Un synthétiseur possède un nom complet et un nom abrégé. Introduisez par exemple Test dans les deux cases de texte et cliquez Créer. Pizzicato effectue une copie du SC-55 et l'appelle Test. Le dialogue de configuration apparaît enfin :

Le dialogue est divisé en 4 zones distinctes que nous allons étudier par ordre d'importance.

• Le but premier d'un synthétiseur est de pouvoir produire des sons. D'une marque et d'un modèle à l'autre, les fabricants proposent des grandes variétés de sons différents. Chaque son porte un nom et un numéro qui permettent de l'identifier et de le choisir sur le panneau avant de l'appareil. Lorsque l'on travaille avec un ordinateur, le logiciel vous permet de choisir directement un son à l'aide d'un menu. Pizzicato peut sélectionner des sons de votre synthétiseur via des messages qu'il lui envoie via le câble Midi. Tout ce qui est dit ici est également valable pour les cartes son que l'on retrouve sur PC.

En utilisant la vue instruments, l'utilisateur dispose de deux menus pour choisir une sonorité. Le premier permet de sélectionner la famille d'instruments (par exemple Cordes) et le second permet de choisir un des sons appartenant à la famille choisie (par exemple Violoncelle).

La liste du milieu contient toutes les familles d'instruments que l'on a définies pour ce synthétiseur. En sélectionnant une famille de cette liste (en cliquant simplement sur son nom), les instruments qui y sont définis apparaissent dans la liste de droite. Afin de comprendre comment modifier ces listes, nous allons créer une nouvelle famille et y placer un instrument.

• Cliquez dans le bouton Nouveau situé en dessous de la liste des familles. Vous obtenez :

Une nouvelle ligne est ajoutée à la fin de la liste. La zone de texte qui est située juste en dessous vous permet d'introduire le nom de la nouvelle famille créée. Tapez Famille de test au clavier. Au fur et à mesure, le texte vient se placer dans la liste. Dans Pizzicato, chaque famille possède un numéro d'identification, indiqué ici par un chiffre (24) intitulé ID (Identificateur). Lorsque vous créez une famille, Pizzicato assigne automatiquement le prochain numéro disponible. Vous pouvez le modifier en utilisant la zone de texte qui le contient. Si vous créez un synthétiseur à partir de rien, nous vous conseillons de garder les familles et les identificateurs utilisés par les autres synthés. Cela permet d'assurer une compatibilité avec les versions futures de Pizzicato.

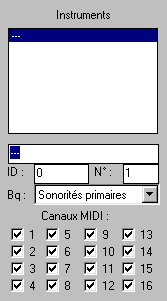

• La liste des instruments de cette nouvelle famille est vide. Pour y ajouter un instrument, cliquez dans le bouton Nouveau situé en dessous de la liste des instruments, tout en bas du dialogue. Vous obtenez :

• Tapez Instrument test au clavier, c'est le nom de l'instrument. Les éléments situés en dessous de la liste représentent les caractéristiques qui permettent à Pizzicato de le sélectionner sur votre synthétiseur.

Les principaux sons disponibles sur un synthétiseur sont représentés par un numéro de 1 à 128 (ou parfois de 0 à 127 selon le fabricant). Vous trouverez une liste reprenant la correspondance entre les noms et les numéros des sons dans le manuel du synthétiseur. Ce numéro doit être placé dans la zone de texte intitulée N°. En créant un instrument, ce numéro est placé à 1 par défaut.

A l'origine du système Midi, 128 sons différents couvraient largement les besoins des synthétiseurs. Avec l'évolution des moyens techniques, les synthétiseurs actuels offrent toujours davantage de sons et la limite de 128 sons différents est presque toujours dépassée. Le message Midi qui sélectionne un son directement ne traite que 128 sons différents. Pour dépasser cette limite de 128, les constructeurs ont utilisé différents messages supplémentaires permettant de diviser les sons en différentes Banques de sons. Des messages Midi spécifiques (parfois propres à chaque fabricant) permettent de sélectionner une banque de sons. On peut alors choisir un son dans cette banque en envoyant un numéro de 1 à 128. La banque de sons à laquelle appartient l'instrument peut être choisie dans le menu intitulé Bq. Combiné au numéro (N°), il permet à Pizzicato de sélectionner le son que l'utilisateur choisit dans un menu.

Les 16 cases situées en dessous indiquent la possibilité d'utiliser ce son sur les 16 canaux Midi du synthétiseur. Lorsque Pizzicato assigne les canaux Midi automatiquement, ces cases lui indiquent quels canaux il peut utiliser pour ce son. Le canal Midi 10 est souvent assigné aux ensembles de percussions. En définissant un instrument qui n'est pas un ensemble de percussions, désactivez la croix du canal 10. Si vous définissez un instrument correspondant à un ensemble de percussions, cochez la case 10 et désactivez toutes les autres, cela forcera Pizzicato à utiliser le canal 10 lorsque l'utilisateur choisira un ensemble de percussions.

En vue de pouvoir convertir une partition écrite pour des synthétiseurs différents, un identificateur est associé à chaque son. Il se trouve dans la zone de texte intitulée ID. 0 signifie que la conversion ne doit pas être faite. Les IDs de 1 à 128 correspondent aux sons du standard GM (General Midi). Lorsque Pizzicato charge un morceau écrit pour un synthétiseur différent de votre synthétiseur, il convertit automatiquement les numéros des sons pour que cela corresponde aux mêmes instruments. Cette opération ne s'effectue que si les identificateurs sont présents dans les configurations des synthétiseurs concernés. Si vous voulez utiliser cet aspect, il vous suffit d'associer à chaque instrument un ID correspondant au numéro de l'instrument équivalent dans le système GM.

En suivant la méthode décrite ci-dessus, vous pouvez donc ajouter des familles. Pour ajouter un instrument, il suffit de sélectionner la famille et ensuite de l'ajouter.

Pour effacer un instrument, cliquez dessus pour le sélectionner et ensuite cliquez dans le bouton Effacer situé sous la liste des instruments, en bas du dialogue. L'instrument disparaît de la liste.

De même, pour effacer une famille, sélectionnez-la sur la liste des familles et cliquez le bouton Effacer situé sous cette liste. La famille est effacée et les instruments qui s'y trouvaient ne sont plus visibles. Ils ne sont pas effacés, car si vous recréez une famille avec le même identificateur que la famille effacée, les instruments y reviendront lorsque vous sélectionnez cette famille sur sa liste.

La liste de gauche permet de définir les contrôleurs Midi auxquels le synthétiseur peut répondre. Le principe de sélection est le même que pour les listes des familles et des instruments. En cliquant sur une ligne, les caractéristiques associées s'indiquent dans les zones de texte situées en dessous de la liste.

• Cliquez dans le bouton Nouveau situé sous la liste des contrôleurs. Vous obtenez :

Les contrôleurs Midi sont des messages qui peuvent être reçus par le synthétiseur et qui modifient différents aspects du son. Il y a 128 contrôleurs possibles mais seule la signification d'un petit nombre d'entre eux est réellement déterminée. Pour en avoir une liste complète, consultez un ouvrage spécialisé. Consultez également les configurations des synthés fournis avec Pizzicato pour connaître les principaux.

Une section du manuel d'un synthé indique habituellement quels sont les contrôleurs Midi auxquels il répond. Il s'agit de la carte d'implémentation Midi (Midi Implementation Map en anglais) qui se trouve souvent à la fin du manuel. C'est cela que nous avons utilisé pour encoder les configurations fournies. Pour exemple, nous allons intégrer le contrôleur de réverbération sonore qui porte le numéro 91.

• Tapez l'intitulé du contrôleur au clavier : Réverbération. Remplacez le numéro juste en dessous par 91 dans la zone de texte. La zone suivante, intitulée Nombre de valeurs permet d'indiquer s'il s'agit d'un contrôleur de type continu (128 valeurs possibles) ou de type actif/non actif (2 valeurs possibles, comme par exemple une pédale connectée au clavier qui peut soit être enfoncée, soit être relâchée). Le niveau de réverbération peut être modifié entre 0 et 127. Indiquez-y 128. La zone de texte suivante est la valeur par défaut. Indiquez-y une valeur de 40 qui sera donc le niveau de réverbération choisi initialement.

Pour effacer un contrôleur Midi, il suffit de sélectionner sa ligne et de cliquer dans le bouton Effacer situé sous la liste des contrôleurs.

Dans la partie inférieure gauche du dialogue, vous trouvez le nom, le nom abrégé et le fabricant. Quatre boutons vous donnent accès à 4 dialogues différents : Divers, Percussions, Messages et Banques.

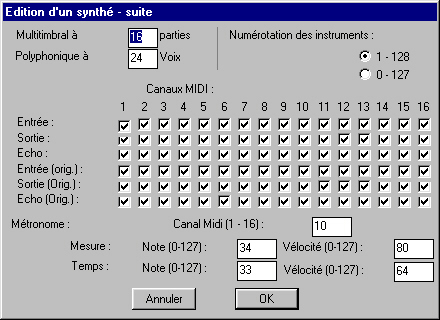

• Cliquez dans Divers. Le dialogue suivant apparaît :

La zone de texte intitulée Multitimbral à ... parties indique le nombre de timbres (sonorités) différents que le synthétiseur peut générer simultanément.

La zone Polyphonique à ... voix indique le nombre maximum de notes qui peuvent être jouées simultanément, toutes sonorités confondues.

Un choix multiple permet d'indiquer si la numérotation des sons est effectuée de 1 à 128 (Roland, Yamaha, Korg) ou de 0 à 127 (Proteus par exemple). Les numéros que vous introduisez en créant les instruments doivent correspondre au choix effectué ici.

La partie centrale du dialogue comporte 6 lignes de cases à cocher. Pour chaque ligne, les 16 colonnes correspondent aux 16 canaux Midi de votre synthétiseur.

• La quatrième ligne est intitulée Entrées (orig.). Elle indique les canaux Midi par lesquels votre synthétiseur peut recevoir des informations. En général les 16 canaux sont utilisés, mais cela dépend des synthétiseurs. Les synthés plus anciens ne reçoivent parfois que sur un seul canal à la fois (DX-7 de Yamaha). Il faut alors désactiver les autres.

• La première ligne (intitulée Entrées) est à l'origine la même que la quatrième. Vous pouvez la modifier pour personnaliser votre configuration Midi. Voici un exemple d'utilisation possible. Prenons le cas où vous connectez deux synthés (A et B par exemple) sur la même sortie Midi de votre interface. D'origine, A et B peuvent tous les deux recevoir 16 canaux Midi. Comme il s'agit du même câble Midi, si vous envoyez des notes sur le canal 1, les deux synthétiseurs vont les jouer, ce qui n'est pas nécessairement ce que vous voudrez. La solution consiste à désactiver les canaux 1 à 8 dans le synthé B et les canaux 9 à 16 dans le synthé A. Pour cela, consultez le manuel de vos synthés, car cela varie d'un modèle à l'autre. Ensuite, il faut donc signaler à Pizzicato qu'il ne peut utiliser que les canaux 1 à 8 pour le synthé A. Dans la première ligne du dialogue ci-dessus, il suffit de désactiver les canaux 9 à 16. De même dans le dialogue de configuration du synthé B, désactivez les cases 1 à 8 de la première ligne. Lorsque vous choisirez un instrument appartenant à A, Pizzicato n'utilisera que les 8 premiers canaux et il n'y aura plus de confusions possibles.

• La ligne 5 concerne la sortie Midi du synthétiseur. Les cases actives sont les canaux qui peuvent émettre en Midi.

• La ligne 2 est la même et peut être modifiée par l'utilisateur.

• Le même principe est applicable pour les lignes 6 et 3, qui indiquent si le synthétiseur envoie chaque canal Midi en écho via sa sortie Thru. Les lignes 2,3,5 et 6 ne sont pas utilisées par la version actuelle de Pizzicato et sont prévues pour d'éventuelles extensions futures.

La partie inférieure du dialogue permet de déterminer les caractéristiques du métronome; le canal Midi peut être choisi. La note et la vélocité de celle-ci peuvent être indiquées par des zones de texte, aussi bien pour le départ d'une mesure que pour des battements qui divisent la mesure en temps. La note 60 correspond à un do grave en clef de sol. Cliquez OK.

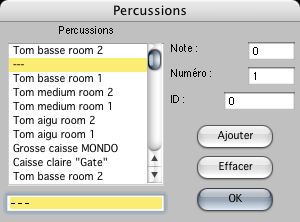

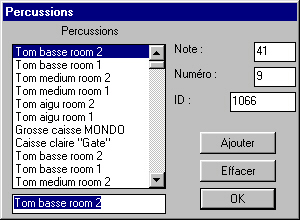

• Cliquez maintenant dans le bouton Percussions. Le dialogue suivant apparaît :

Ce dialogue permet de définir les ensembles de percussions que contient le synthétiseur. La majorité des synthétiseurs proposent une ou plusieurs sonorités représentant pour chaque note du clavier un instrument à percussion. C'est également le cas pour certains effets spéciaux comme des rires, des pas, la pluie, des applaudissements,... Le canal Midi 10 est souvent réservé à ces configurations de percussions. Lorsqu'il y en a plusieurs, il faut envoyer un message de changement de programme (1 à 128, comme pour les instruments) qui sélectionne la configuration désirée.

Les instruments représentant ces percussions doivent être encodés comme les autres et doivent se classer exclusivement dans la famille Percussions - Ensembles (ID = 21).

Pour chaque configuration, le détail de chaque note du clavier est situé dans le manuel du synthétiseur et peut être spécifié à l'aide du dialogue ci-dessus.

Cliquez dans Ajouter. Vous obtenez :

Une nouvelle ligne s'ajoute en dessous de la ligne qui était sélectionnée. Tapez par exemple Bongo-1 au clavier. C'est le nom de l'instrument. Trois zones de texte sont associées à cet instrument. La première donne le numéro de la note qui l'active au clavier. Sa valeur peut être entre 0 et 127, le 60 correspondant au Do grave de la clef de Sol. Cette valeur est normalement indiquée dans la liste des instruments à percussion du manuel de votre synthé. Le numéro situé en dessous est le numéro de la configuration de percussion. Il correspond au numéro (de 0 à 127) utilisé pour sélectionner cette configuration en Midi. Le chiffre suivant est un identificateur qui permet à Pizzicato d'effectuer une conversion automatique des percussions lorsque vous chargez un morceau qui a été composé avec un autre synthétiseur que le vôtre. 0 signifie qu'il ne faut pas convertir. Les numéros de 1 à 128 correspondent à la configuration GM. Lorsque vous créez un instrument à percussion, il suffit d'y associer le numéro de note de l'équivalent GM et d'y ajouter 1.

Pour effacer un instrument à percussion, sélectionnez-le sur la liste et cliquez dans Effacer.

Cliquez OK.

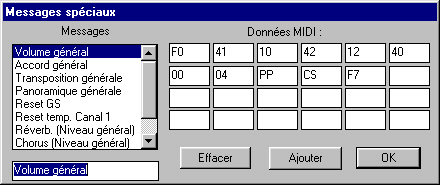

• Cliquez maintenant dans le bouton Messages. Le dialogue suivant apparaît :

Il permet de définir les messages spéciaux (également appelés messages exclusifs) qui peuvent être envoyés vers le synthétiseur. L'utilisation des messages Midi exclusifs nécessite une très bonne compréhension de votre synthétiseur, du système Midi et de la notation hexadécimale (système de comptage qui utilise les chiffres 0 à 9 et les lettres A à F). Les quelques informations qui suivent sont donc destinées aux spécialistes, car des explications complètes sortiraient du cadre de ce cours. Si vous désirez approfondir ces aspects, consultez la bibliographie sur le Midi. L'utilisation des messages Midi exclusifs vous donne accès à toutes les richesses internes de votre synthétiseur.

Pour créer un nouveau message, cliquez sur Ajouter et donnez un nom au message. Vous disposez de 24 octets au maximum pour former votre message. Ils doivent être indiqués par deux chiffres hexadécimaux. Certains codes permettent de paramétrer le message. Lorsque vous envoyez un de ces messages, les paramètres sont alors remplacés par les valeurs données avec le message (il peut y en avoir 4, voyez la vue instruments et son élément Ms). Voici les codes que vous pouvez utiliser :

• -P : ce code remplace un paramètre d'une valeur entre 0 et 15 (0-F). Lorsque le paramètre est remplacé, il se place dans le poids faible de l'octet Midi. La valeur résultante est en fait additionnée à l'octet précédent pour former l'octet du message Midi.

• P- : c'est la même chose mais lorsque le paramètre est remplacé, il se place dans le poids fort de l'octet Midi. La valeur résultante est en fait additionnée à l'octet précédent pour former l'octet du message Midi.

• PP : ce code place la valeur d'un paramètre dans le message Midi. Il peut prendre les valeurs de 00 à FF.

• CS : ce code calcule un Check Sum (somme de contrôle) pour les messages exclusifs Roland.

• -C : ce code place le numéro de canal Midi (0-F) dans le poids faible de l'octet précédent. Le canal Midi est celui attribué par la vue instruments.

• C- : ce code place le numéro de canal Midi (0-F) dans le poids fort de l'octet précédent. Le canal Midi est celui attribué par la vue instruments.

Pour consulter ou modifier un message, il suffit de le cliquer dans la liste. Son contenu est alors affiché dans les 24 zones de texte. Pour l'effacer, utilisez le bouton Effacer.

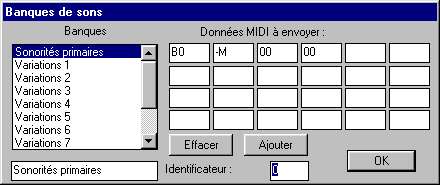

• Cliquez OK pour fermer le dialogue. Cliquez ensuite dans le bouton Banques. Le dialogue suivant apparaît :

Il vous permet de créer/effacer/modifier des banques de sons. Chaque banque définie dans la liste comporte un nom, un identificateur et 24 octets (au maximum) qui permettent de définir le message Midi associé à la banque de sons. Le principe est similaire au dialogue précédent. Les octets doivent être définis en hexadécimal et les codes suivants permettent d'insérer le canal Midi dans le message :

• -M insère le canal Midi dans le poids faible
• M- insère le canal Midi dans le poids fort.

Lorsque Pizzicato veut sélectionner une banque de sons, il envoie ce message sur le canal Midi associé à la portée concernée. Ce message dépend de votre synthétiseur et il se trouve normalement dans les caractéristiques Midi de son manuel.

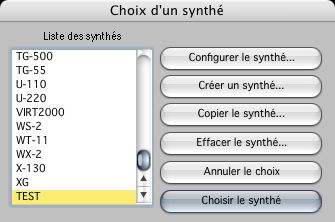

• Cliquez OK pour revenir au dialogue principal du synthétiseur. Cliquez une seconde fois OK. La liste affiche maintenant le nom d'un nouveau synthétiseur appelé Test :

Si vous désirez consulter ou modifier un autre synthé, il suffit de le sélectionner dans la liste et de cliquer dans Configurer le synthé... Vous obtiendrez le dialogue que nous avons étudié. Si vous désirez approfondir cet aspect de Pizzicato, nous vous suggérons de consulter plusieurs synthés différents afin de voir comment ils ont été encodés.

Le bouton Créer un synthé... initialise un nouveau synthétiseur dans lequel toutes les listes d'instruments, de familles, de percussions,.. sont vides. Si vous désirez encoder un nouveau synthé, nous vous conseillons de partir du synthé appelé MODELE-1 dans la liste et de cliquer dans Copier le synthé en lui donnant un nouveau nom. MODELE-1 comporte déjà les principaux contrôleurs Midi standard ainsi que les familles avec leurs identificateurs.

• Pour effacer un synthé, il suffit de le sélectionner dans la liste et de cliquer dans Effacer le synthé... Pizzicato vous demande confirmation et puis le fait disparaître de la liste. Sélectionnez le synthé Test et effacez-le.

• Cliquez dans Annuler le choix afin de garder le synthé qui était installé avant cette leçon. Vous revenez au dialogue d'assignation des synthétiseurs aux ports Midi. Remarquez qu'un bouton situé à droite de chaque ligne permet d'accéder directement à la configuration du synthé qui est choisi. Cliquez OK.
